标准规格
-
编 号：
-
型 号：
-
相 数：
-
控制方式：
-
反馈方式：
-
额定电压：
-
允许电压变动：
-
额定频率：
-
允许频率变动：
-
额定电流：
-
输入信号：
-
输出范围：
-
输出精度：
-
适用负载：
-
最小负载电流：
-
其他功能：
-
报警动作：
-
报警输出数量：
-
报警触点容量：
-
冷却方式：
-
输出设定范围：
-
操作环境温度：
-
操作环境湿度：
-
绝缘阻抗：
-
绝缘强度：
-
材料及涂层：
-
外形尺寸及重量：
-
062.854.000
-

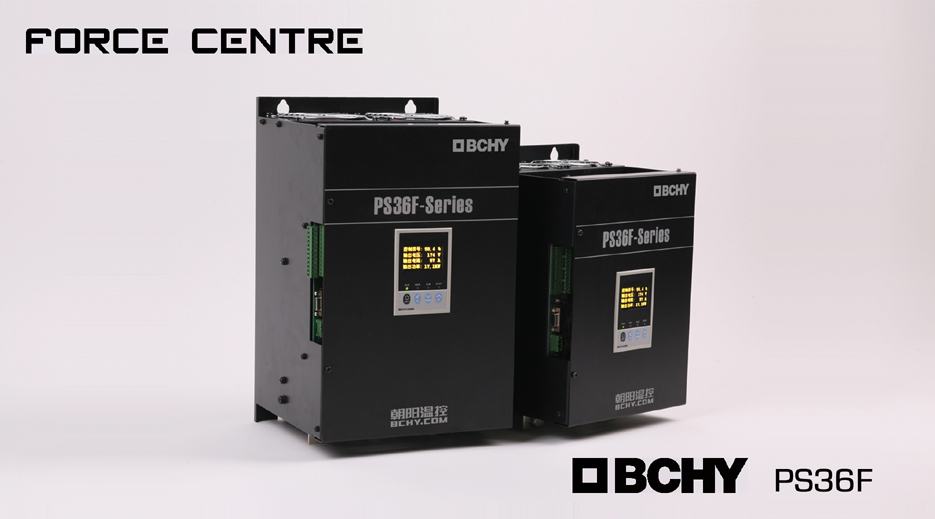

PS 36 F
-
三相
-
相位控制方式（移相触发）
零位控制方式（变周期过零触发及定周期过零触发）
-
无反馈、电压反馈、电流反馈、功率反馈（当为相位控制方式时指定一种反馈方式）
-
AC 220V/ AC 380V
-
额定电压的±10%
-
50Hz/60Hz
-
额定频率的±1Hz
-
30A、50A、80A、100A、150A、200A、250A、300A、400A、500A、600A、800A、1000A、1500A、2000A
-
接点信号
DC 4～20mA 输入阻抗 : 120Ω
DC 1～5V 输入阻抗 : 10kΩ
DC 0～5V 输入阻抗 : 10kΩ
DC 0～10V 输入阻抗 : 10kΩ
-
无反馈，额定电压的 0～98%
电压反馈，额定电压的 0～98%
电流反馈，额定电压的 0～100%
功率反馈，额定电压的 0～98%×额定电流的 0～100%
-
无反馈、额定电压的±10% 以内
电压反馈，额定电压的 ±3%（额定电压±10%变动时）
电流反馈，额定电流的 ±3%（负载阻抗1~10 倍变动时）
功率反馈，额定功率的 ±3%（额定电压±10%变动时、负载阻抗1~3倍变动时）
-
阻性负载（移相触发、变周期过零触发、定周期过零触发）
感性负载（移相触发、定周期过零触发）
-
0.5A以上 （额定电压的 98% 输出时）
-
软启动.软关断（0～60s）、运行停止切换、外部设定器（斜率、基点、手动等）
过电流保护、过电压保护、电流限制、电压限制
-
过电流报警：ALM报警灯亮，报警参数显示，报警接点输出
过电压报警：ALM报警灯亮，报警参数显示，报警接点输出
负载不平衡报警：ALM报警灯亮，报警参数显示，报警接点输出
负载断线报警：ALM报警灯亮，报警参数显示，报警接点输出
散热器超温报警：ALM报警灯亮，报警参数显示，报警接点输出
-
2 点（AL1、AL2）
-
AC 250V 3A
-
额定电流 50A（含50A）以下自冷
额定电流 80A（含80A）以上风冷
-
斜率设定（内部）. 输出范围的 0～100%
-
-10℃～55℃
-
30%RH～90%RH （防止结露）
-
电源端子与接地端子间 DC 500V、20MΩ以上
-
AC 2000V/分钟
-
钢板/喷塑涂层
-
详见外形尺寸及重量部分
设定单元
-
设定项目：
-
显示项目：
-
数字显示：
-
状态显示：
-
选项：
-
语言：
-
操作环境温度：
-
操作环境湿度：
-
电源：
-
外形尺寸及重量：
-
运行状态（运行 / 停止） 输出方式（自动 / 手动）
控制方式（相位控制 / 零位控制）
反馈类型（无反馈 / 电压反馈 / 电流反馈 / 功率反馈）
手动输出值（0～100%） 斜率设定（0～100%）
电流限制值（0～100% 额定电流） 电压限制值（0～100% 额定电压）
过电流保护（ON / OFF） 过电流保护值（1.2 倍额定电流）
过电压保护（ON / OFF） 过电压保护值（1.2 倍额定电压）
软起动时间（0～60s） 软关断时间（0～60s）
负载断线报警（ON / OFF）
通讯地址、通讯速率、通讯奇偶效验、上位机控制（ON / OFF）
定周期过零控制反馈（ON / OFF）
-
电压值、电流值、功率值、负载阻抗值、输入信号百分比、报警代码、各种设定值、各种状态
-
OLED 显示屏（显示分辨率128×64）测量值、设定值、报警值等
-
4 只 LED 状态灯（红色、绿色）运行状态、手动状态、停止状态、报警状态
-
真有效值显示（电流值、电压值、功率值）
-
中文 / 英文（键盘切换）
-
-10℃～55℃
-
30%RH～90%RH （防止结露）
-
控制电路供给
-
详见外形尺寸及重量部分
通讯规格
-
Modbus RTU（选配）
-
RS 485
-
4800bps 9600bps 19200bps 参数软件设置
变送输出
